ES 1203

Beschrijving

ES1203 is een stereogeluidssysteem met 3 versterkers, samengesteld uit 2 passieve houten bladen en een actieve houten subwoofer uitgerust met 2X12 “woofers. De sub herbergt de laatste generatie Digipro G4® 2400W Peak-versterker. Een krachtige DSP (bestuurd door een intuïtieve gebruikersinterface bovenop de sub) beheert alle functies van de 5-kanaals ingebouwde digitale mixer en de systeemconfiguratie.

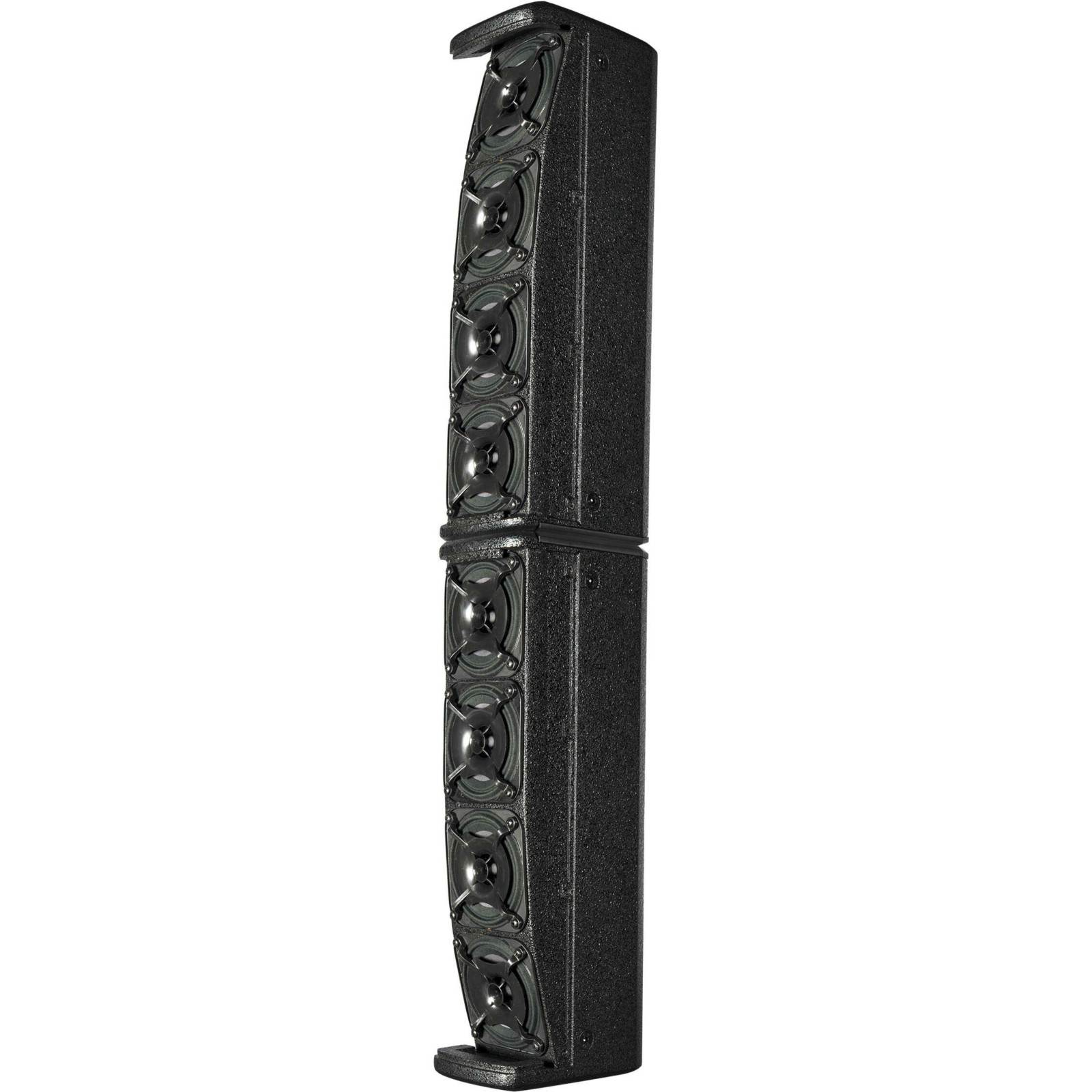

Elke topsatelliet is uitgerust met 4×4” mid-woofers, waarvan de uitlijning een asymmetrische verticale dekking mogelijk maakt (dankzij de Logarithmic Curved Column Array-technologie). Het unieke ontwerp van fasestekkers vergroot de horizontale dekking en garandeert een perfecte verstaanbaarheid.

Bovendien kunnen gebruikers aan boord van DSP kiezen uit 3 configuratiemodi (mono, stereo of dubbele kolom) en 2 verschillende stuurmodi (ver en dichtbij). Op deze manier past het systeem zich aan alle soorten omgevingen aan en garandeert het het beste worppatroon.

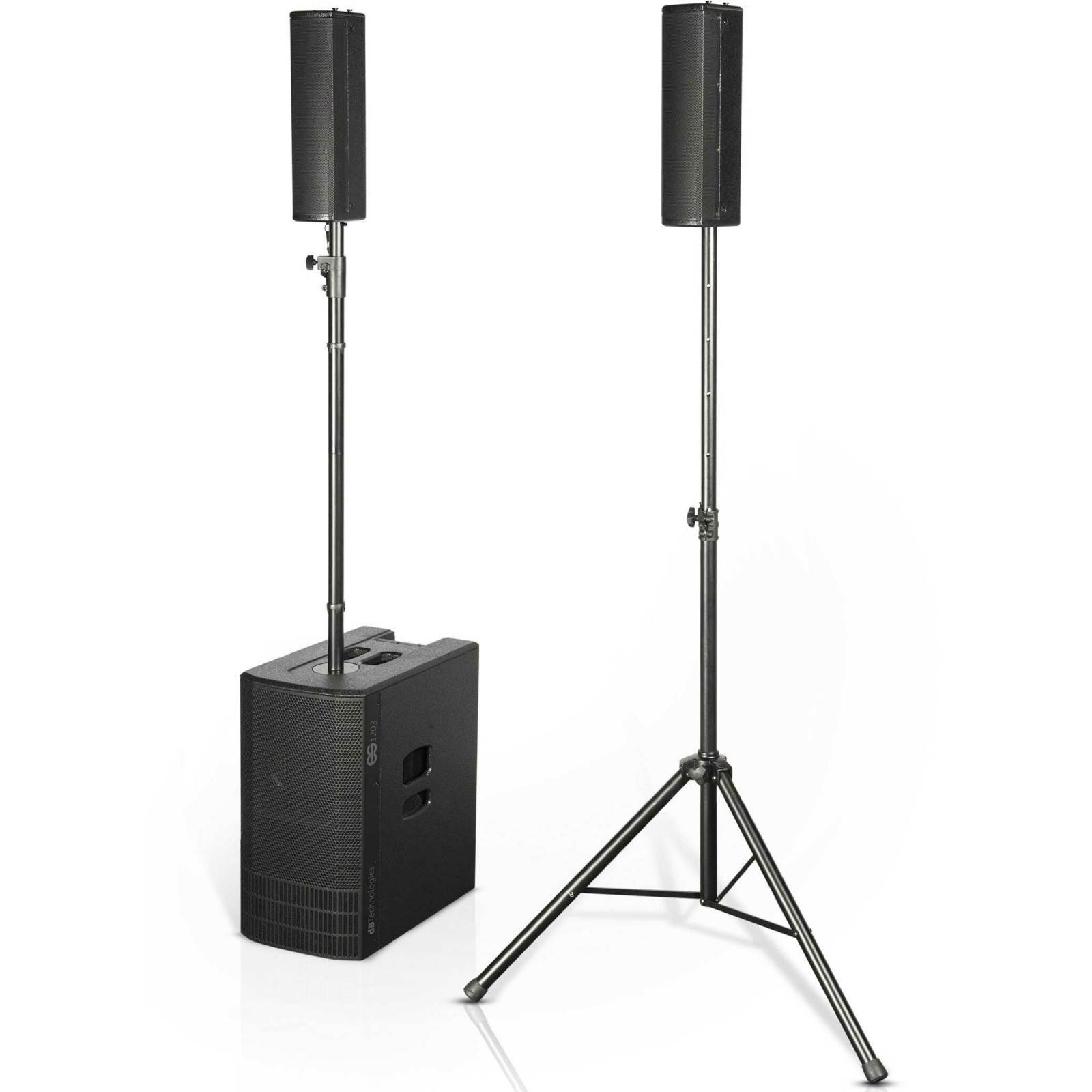

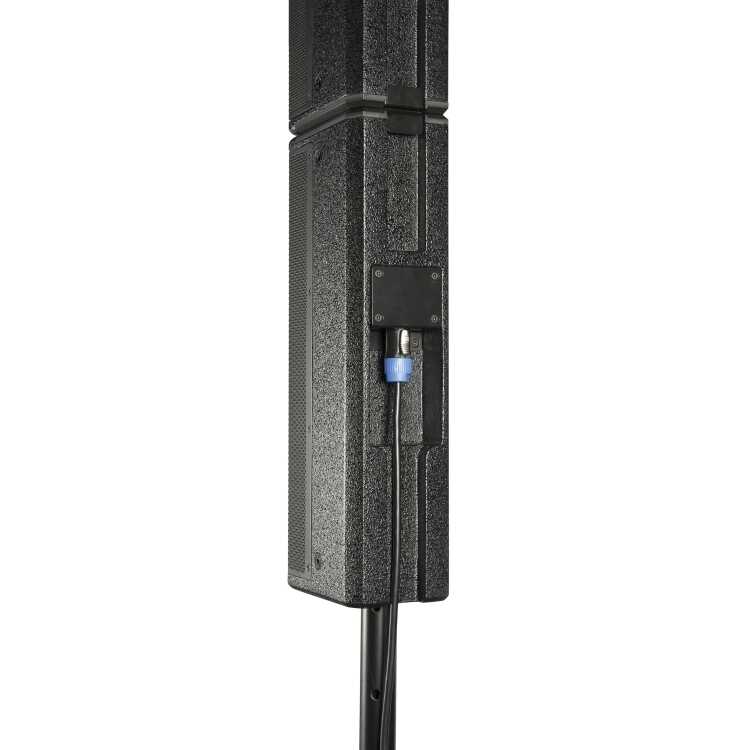

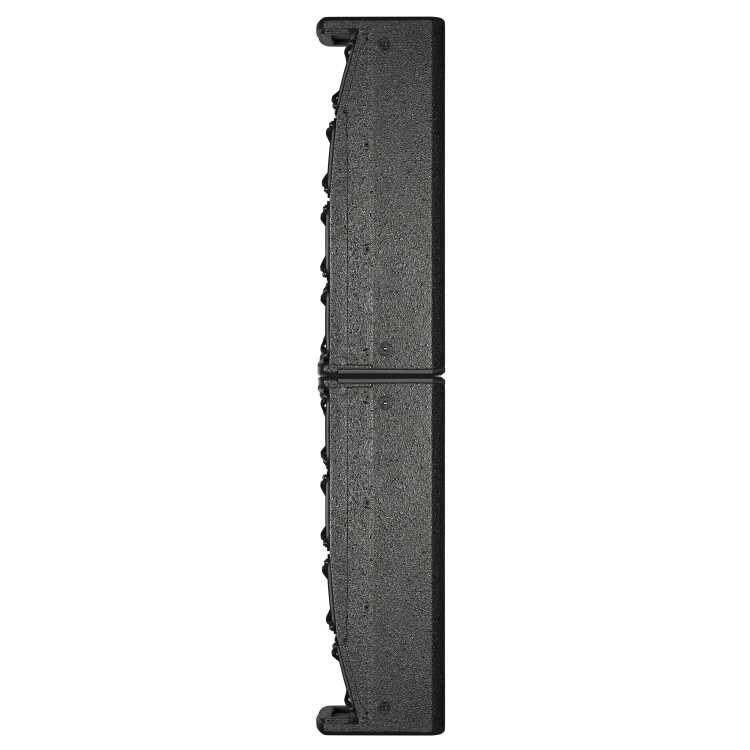

Top-satellieten werken afzonderlijk in een stereoconfiguratie (op statieven geplaatst of geïnstalleerd met WB-44-accessoire) of met elkaar verbonden in monoconfiguratie. De behuizing van beide satellieten bevat een metalen slotsysteem dat een perfecte afstemming van top tot top en elektrische verbinding garandeert. Een van de twee satellieten ontvangt het signaal van de sub en start het opnieuw op naar de bijbehorende top.

De ES1203 heeft een ingebouwde 5-kanaals mixer: het eerste kanaal is voorzien van een MIC/instrument gebalanceerde/ongebalanceerde combo-connector met een instelbaar anti-feedbackfilter, impedantiecompensatie en microfoonversterking met 3 standen (0, +10, + 20dB). Het tweede en derde kanaal zijn MIC/LINE-ingangen met een gebalanceerde/ongebalanceerde combo-aansluiting. Hierdoor kan het systeem tot 3 microfoonlijnen tegelijk beheren.

De ingebouwde Bluetooth-module ontvangt stereogeluid van draagbare apparaten die het signaal via een apart stereokanaal beheren.
De gebalanceerde AUX/MIX-uitgang dient als directe link of als Aux-uitgang voor een podiummonitor of een andere luidspreker. In de dubbele kolommodus fungeert deze uitgang als bron voor een ander ES1203-systeem dat een links- of rechtssignaal levert.

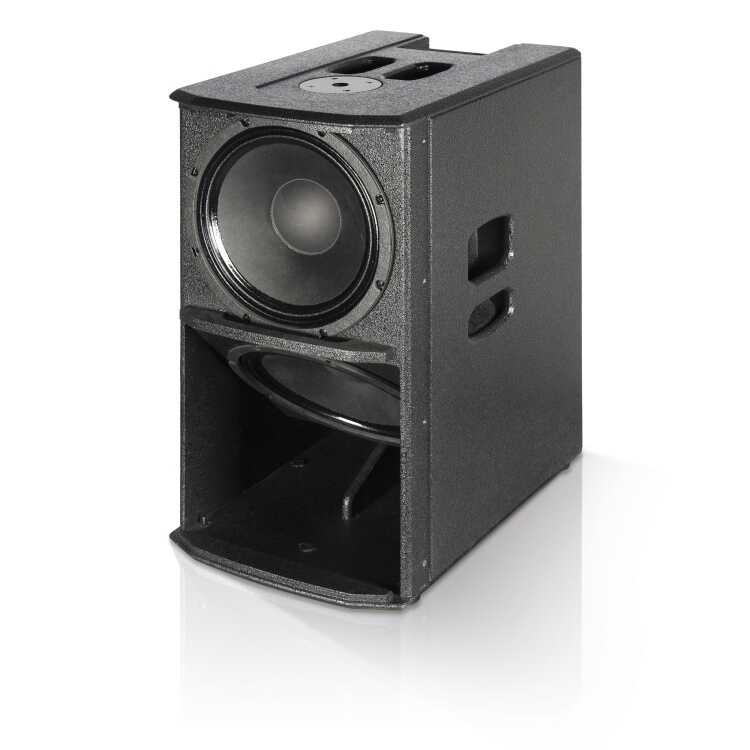

De semi-hoorngeladen subwoofer herbergt 2×12” woofers, de versterkermodule en de OLED-didplay met systeembediening. De behuizing, stevig en stijlvol, is gemaakt van multiplex bedekt met een duurzame krasbestendige zwarte laag, waardoor hij echt klaar voor de weg is. Met de magnetische dolly DO-ES1203 kan het systeem snel en soepel worden getransporteerd.
ES1203 is ongelooflijk eenvoudig in te stellen.

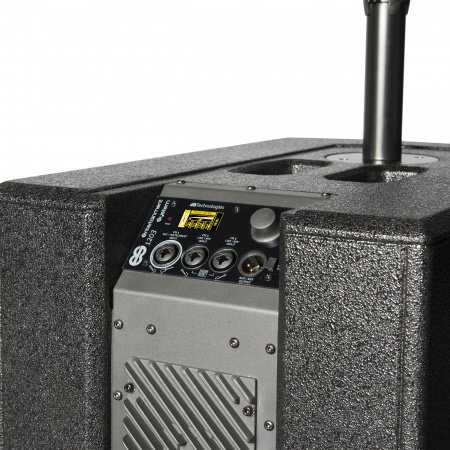

Dankzij de geavanceerde grafische interface worden gebruikers stap voor stap begeleid om het systeem volgens de toepassing te configureren. In feite maakt het OLED-display het mogelijk om het hart van het systeem binnen te gaan, configuratie-presets op te roepen, niveaus en EQ aan te passen en een pre/post-gainmix voor verschillende doeleinden te creëren.

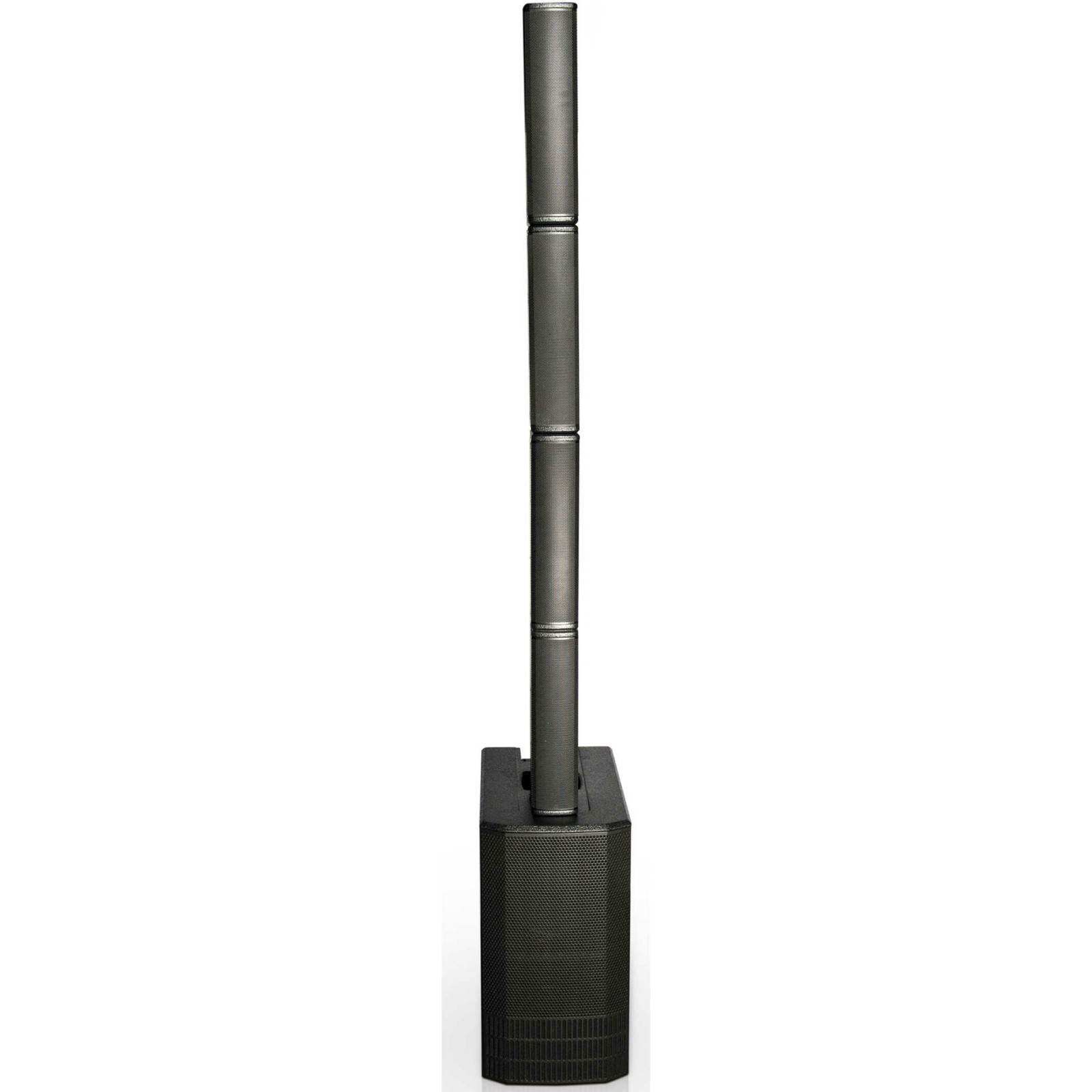

Bij gebruik in mono-modus (evenals dubbele kolommodus), kan het systeem worden aangevuld met DP-ES1203, een houten paal die het algehele ontwerp egaliseert, wat resulteert in een elegante, onopvallende look die perfect past bij permanente installaties.

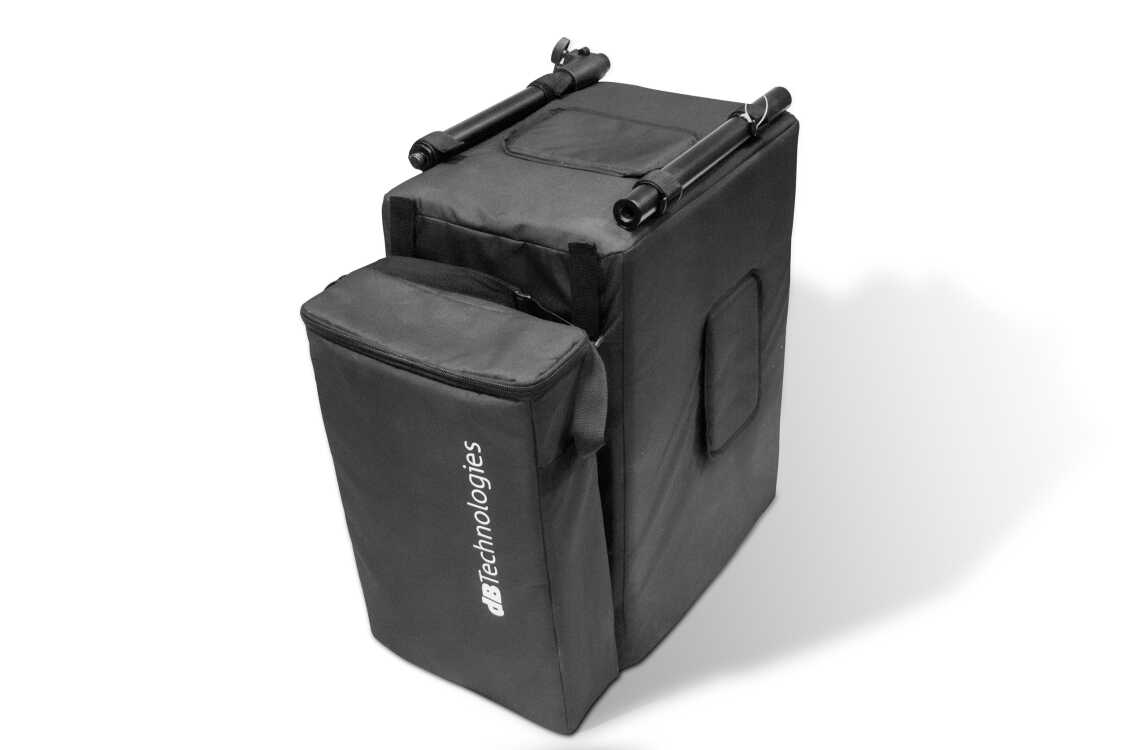

De ES1203-bundel wordt geleverd met een subcover, een tas voor tops, een telescopische 35 mm paal, 2 7 m speakon-kabels en een stroomkabel.

Technische data

• dB Technologies ES1203 stereo luidsprekerset
• 3-amped stereo-systeem met 2x full range tops en 1 subwoofer

Akoestische gegevens

• frequentierespons: 35 Hz – 20 kHz
• max. SPL: 132 dB
• MF-HF: 8×4 inch, 1 inch VC
• type MF-HF: neodymium
• LF: 2×12 inch
• spreiding: 97×60°

Versterker

• technologie: Digipro G4
• klasse: D
• piekvermogen: 2400W
• controls:
  • • 1x OLED-display met rotary encoder met knop
    • 1x Audio signal monitoring LED
    • 1x USB-poort (service data)
• voeding: IEC C14
• koeling: convectie

Processor

• • controller: DSP 56 Bit
  • converter AD/DA 24 Bit/48 Hz
  • limiter: Peak, RMS, Thermal
  • crossover frequentie LF-MF: 160 Hz
  • digital steering: Up/Down/Far

Aansluitingen

• input kanalen:
  • • 1x XLR/Jack Mic/Instrument
    • 2x XLR/Jack Mic/Line
    • 1x Bluetooth-ontvanger (ingebouwd)
• mix output: 1x XLR gebalanceerd

Behuizing

• materiaal: multiplex met volledig metalen grille
• tussenpaalbevestiging: 36 mm (M20 draad)
• handgrepen (sub): 1x top, 1x zijde
• afmetingen top: 11 x 46 x 16 cm
• afmetingen sub: 36 x 68 x 54.5 cm
• gewicht top: 3.3 kg
• gewicht sub: 29.3 kg

Meegeleverd

• subwoofer beschermhoes
• topspeakers draagtas
• 35 mm tussenpaal
• 2.7 m SpeakON-kabels
• voeding
